紧急电话系统方案

一、系统构成

(1)控制中心:

  • 光纤业务接入主机

  • IP语音交换设备

  • 话务台

  • 数字广播服务器

  • 网络寻呼话筒

  • 数字电话寻呼模块

(2)光纤节点:

  • 光纤节点电话主机

  • 数字抗噪声电话机(副机)

  • 数字广播功放

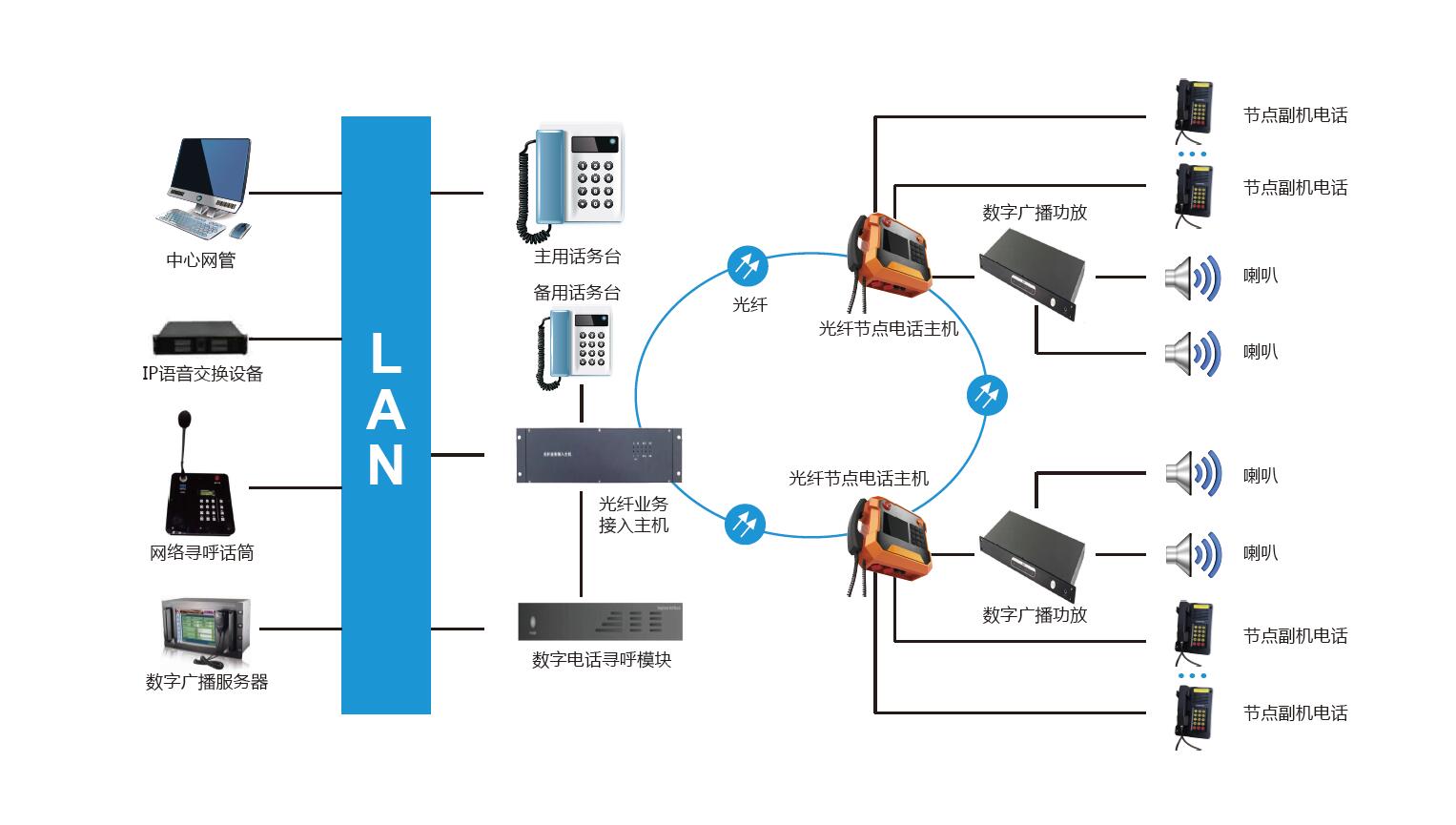

二、系统构成图

三、系统特点

(1)光纤快速以太网

  • 带宽大:系统带宽可达100Mb/s。

  • 距离长:光纤节点间距离可至40Km。

  • 节点多网络节点可多达250个。

  • 恢复快支持环网保护,网络恢复时间小于20ms。

  • 组网灵活支持2飞个光接口 ,可以灵活组成单环,双环,菊花链,相交环,糯合环等多种网络结构。

  • 组网需要光纤少采用双波长波分复用技术 ,组成单环仅需要根光纤,菊花链结构仅需 要2根光纤。

(2)电话

  • 既可支持传统模拟电话机和按键式求助电话,又可支持IP电话机。

  • 每个光纤节点可带7部副机 ,有2部电话可同时和中心,或其他节点通话。

  • 提供标准电话交换机接口,可与其他传统交换机系统联网。

  • 在控制中心IP语音交换机失灵时,各光纤节点和控制中心之间通信,各光纤节点之间通信均不受影响。

(3)广播

  • 支持标准IP广播系统,不同音区可同时播放不同广播音源。

  • 广播通道数和音区数量多,不受系统或电话通道数量限制。

(4)电话、广播联动

  • 通过任意分机或者外线可以灵活实现电话广播联动。

  • 电话及广播都能提供丰富接口及方式与其它系统联动。

(5) 网络管理

  • 图形化用户维护管理界面,形象直观,操作维护简单、方便。

  • 隧道内光纤紧急电话及 广播功放设备的运行状态、组网状态、环境温度以及设备自身供电状态根据系统设定自动上传,实现节点设备无人化维护。

  • 对系统内电话,扬声器进行线路故障实时检测,并实时反映测试结果。

(6)安装方便,施工整洁

  • 现场光纤节点电话主机只需要交流电源和单模光纤。

  • 设计有现场安装背板,节点设备可以快速在现场安装,同时保证了各个节点设备界面的整齐、统一。


四、系统应用

(1)人/车行隧道

a. 需求特点

  • 区段固定,每200米一个紧急电话和一个广播区段。

b. 组网方式

  • 每个区段的中心放置光纤节点电话主机、数字广播功放。

  • 每个区段配置四组扬声器,每组扬声器负责50米的广播距离。

c. 组网特点

  • 自愈环保护光纤业务接入主机和所有光纤节点电话主机组成自愈环网。受到自愈环的保护,使得紧急电话业务和广播业务的可靠性更高。

  • 广播方案优异通过光纤传送广播音频信号,省去了主音频电缆,广播 系统价格和施工难度大大降低,广播音质得到保障,能支持所有音区独 立广播方式。

  • 网管远程维护通过网管软件,可以远程监控或测试所有节点设备。做到无人值守,自动报告,便于用户日常维护和故障排除工作。

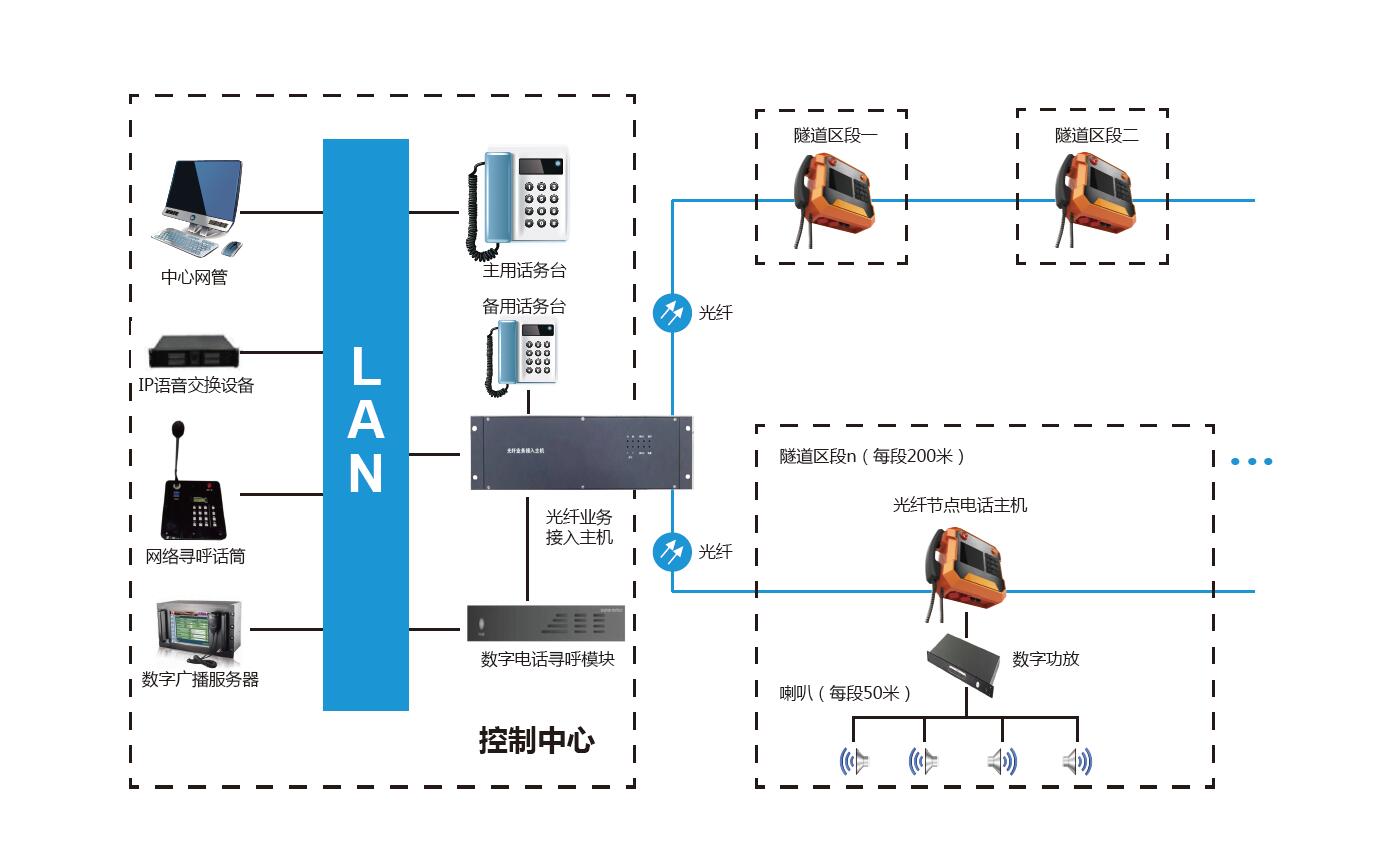

d. 系统图

(2)综合管沟

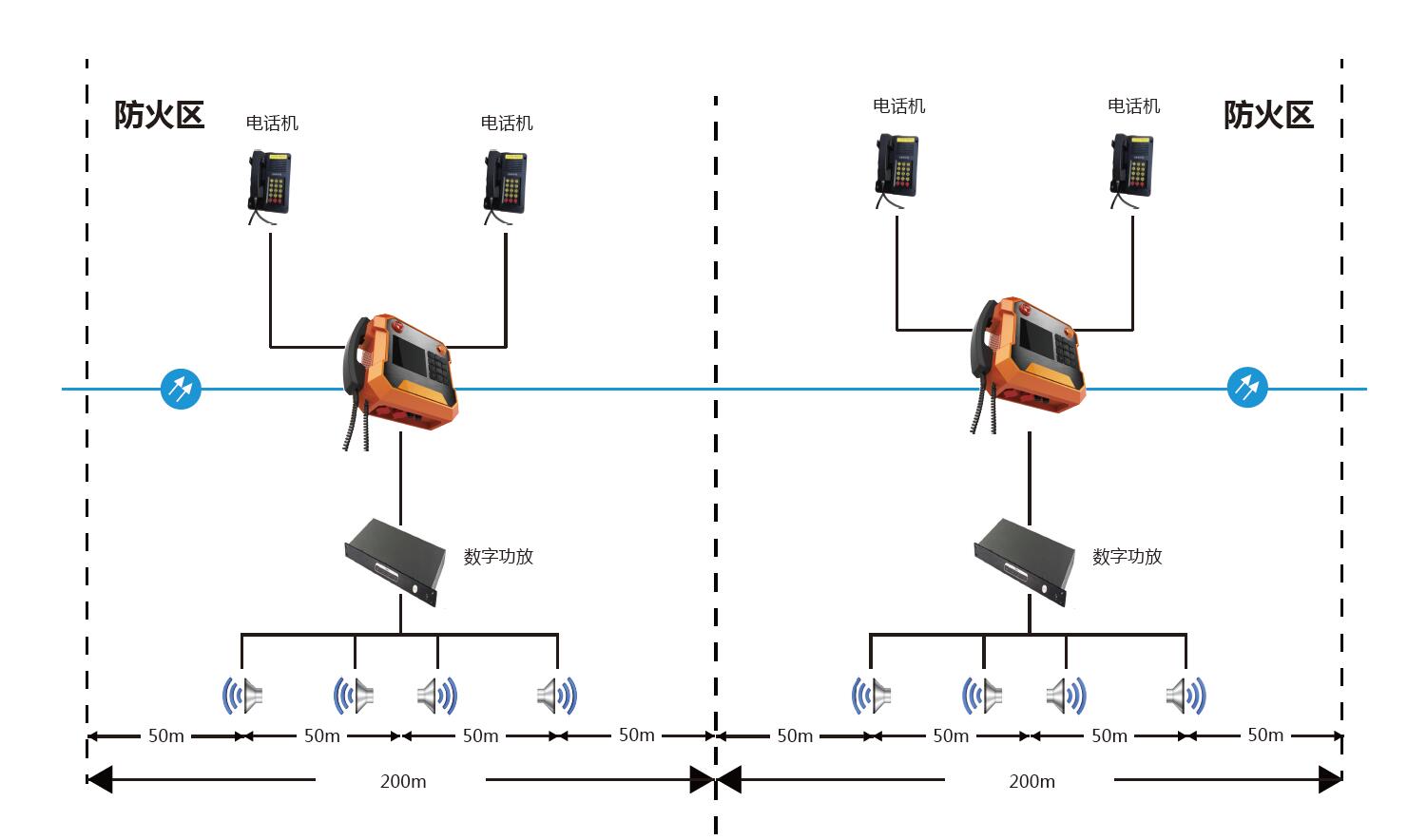

a. 综合管沟防火节点设备示意图(1个防火区段/节点主机):

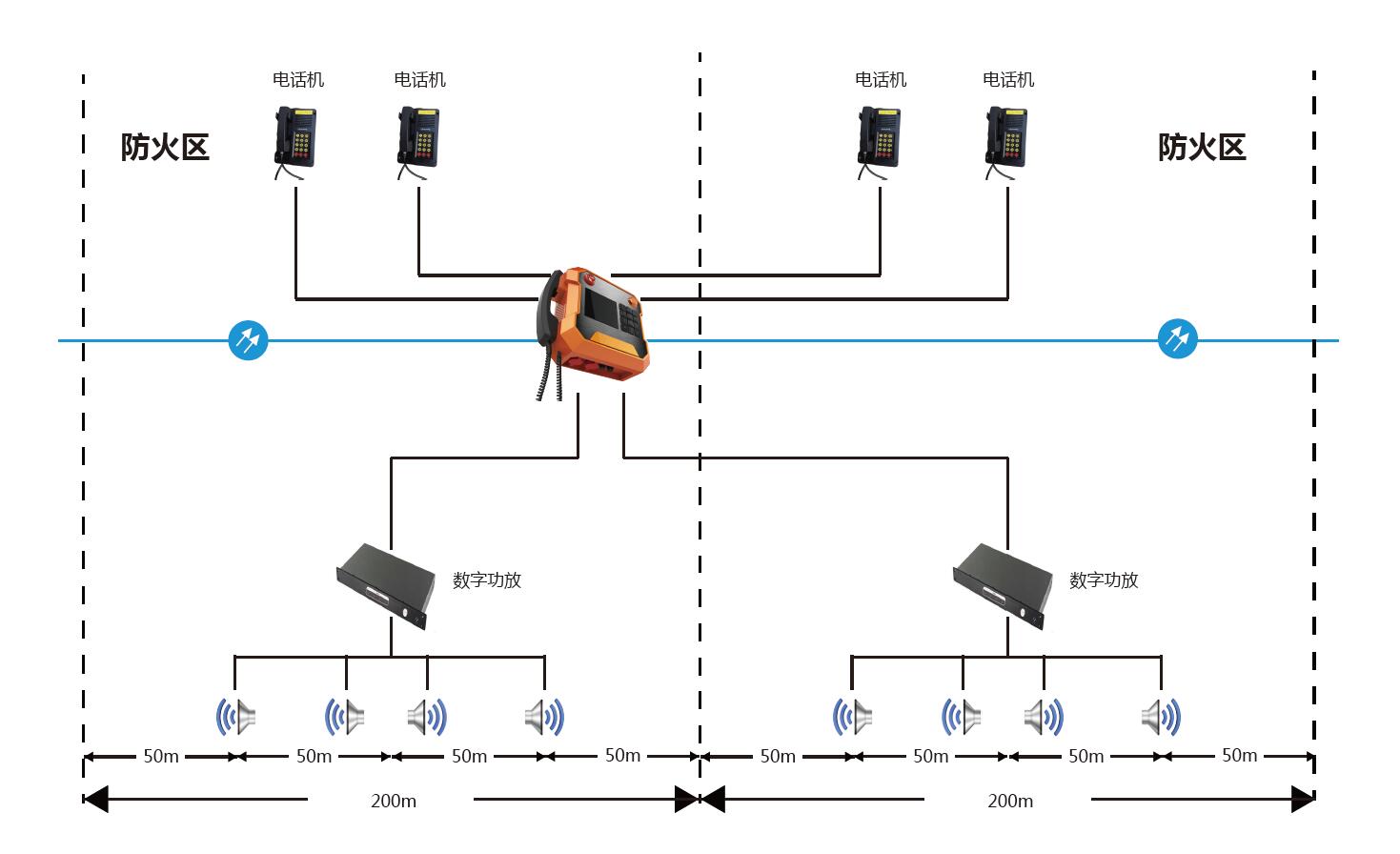

b. 综合管沟防火节点设备示意图(2个防火区段/节点主机):


(3)车站站台

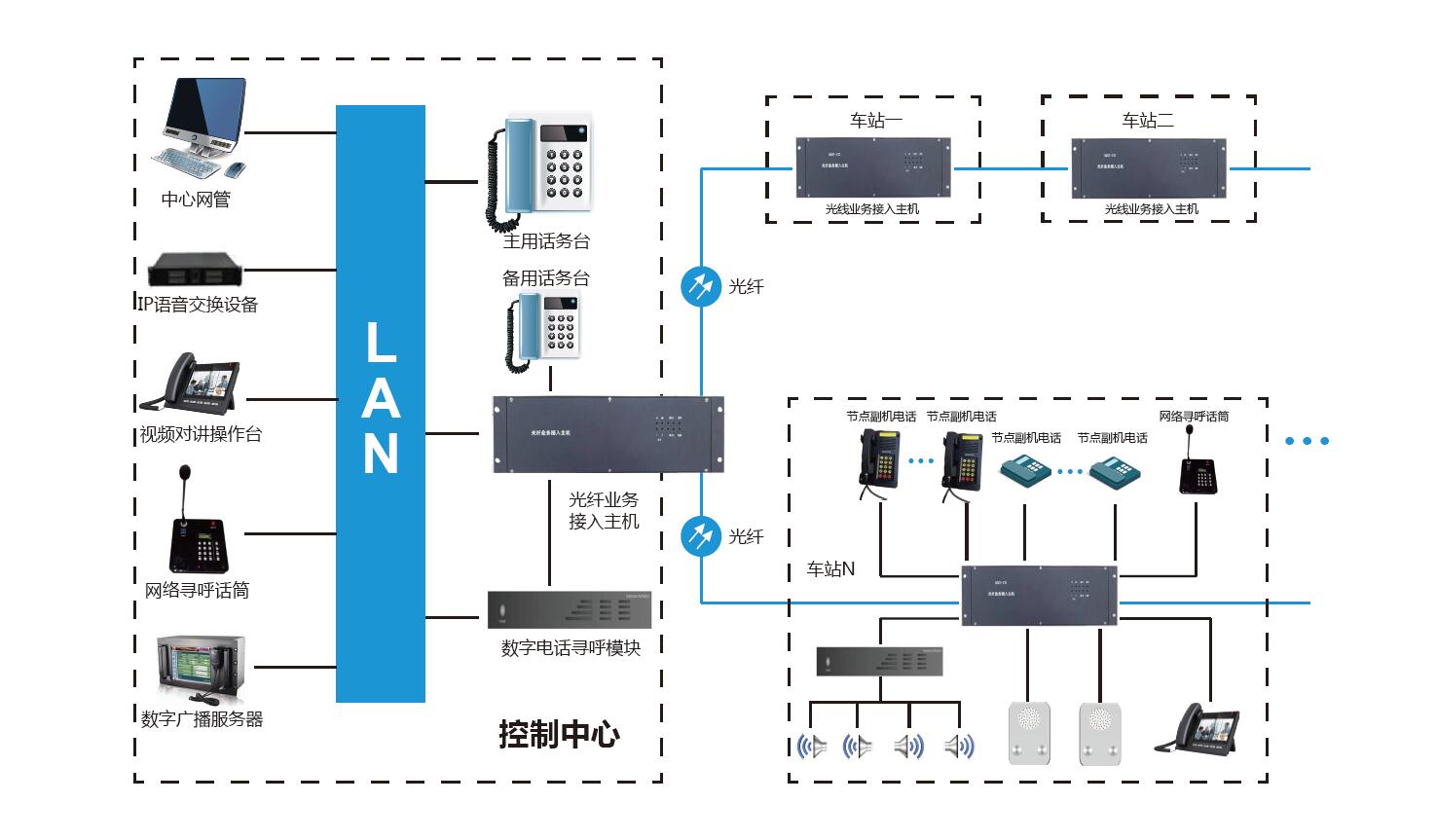

a. 车站站台系统示意图:

(4)通道备份

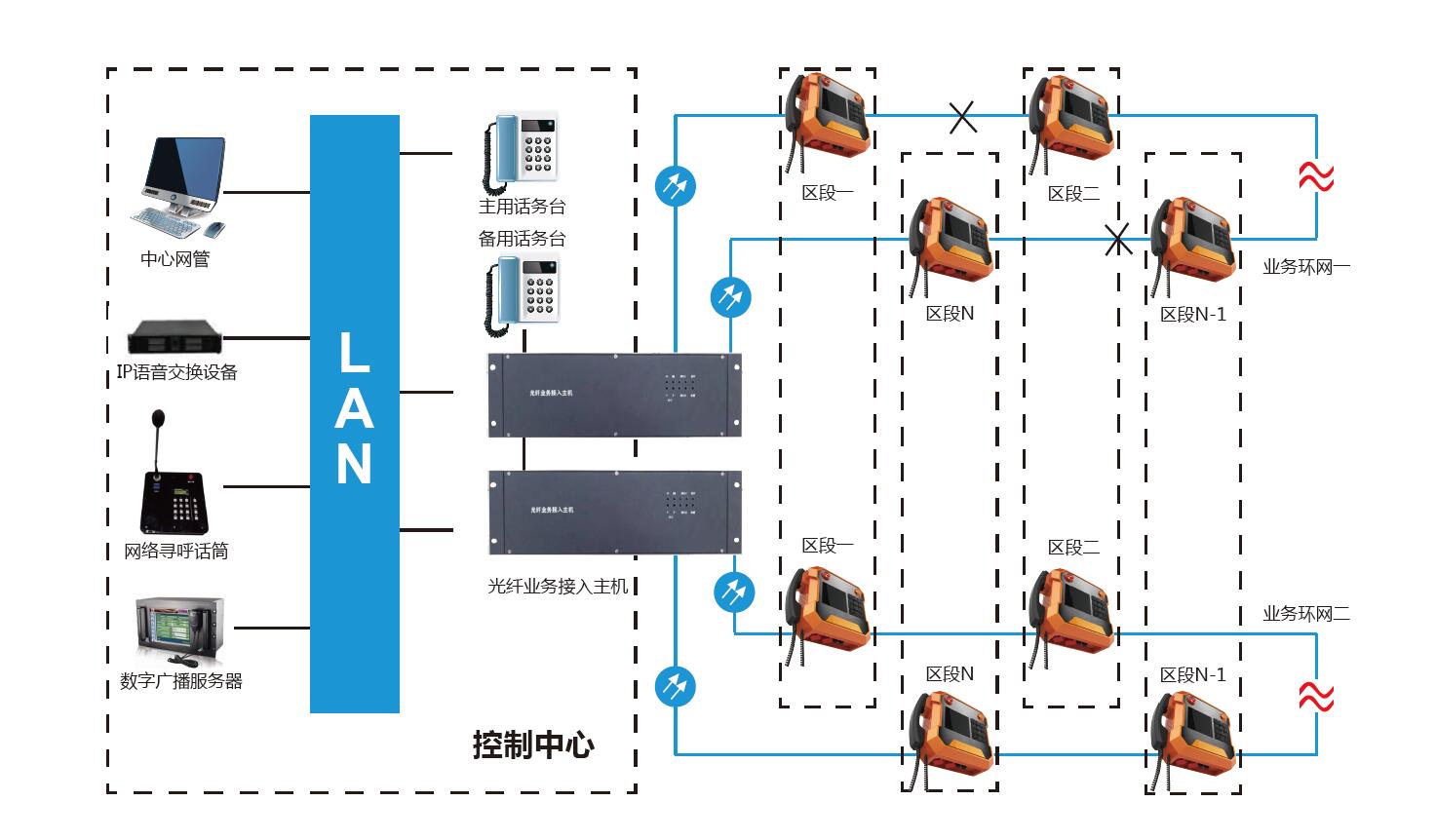

a. 通道备份系统示意图:




五、电话广播联动

(1)特点:

  • 授权用户通过电话线路访问数字广播系统,根据系统预设的语音提示,利用话机按键选择广播区域(单区域 . 组区域,全区域),对电话话筒说话即可实现对所选区域进行实时的人工广播。

  • 无论是公网电话、手机、控制中心的值班/调度电话还是光纤节点电话主机/副机,只要是授权用户,均可利用身边的电话,实现上述电话广播联动功能。

  • 增加了现场处理应急通信的手段,充分体现了电话和广播系统集成的优势。

(2)操作步骤说明 :

  • 公网电话或手机用户直接拨号码A,小交换机分机用户先拨外线,然后拨号码A;

  • 接通后,按语音提示输入密码;

  • 密码确认后,按语音提示按话机键选择全区或者某个分区;

  • 对电话机话筒说话,就可实现对之前选择的广播区域进行实时的人工广播。

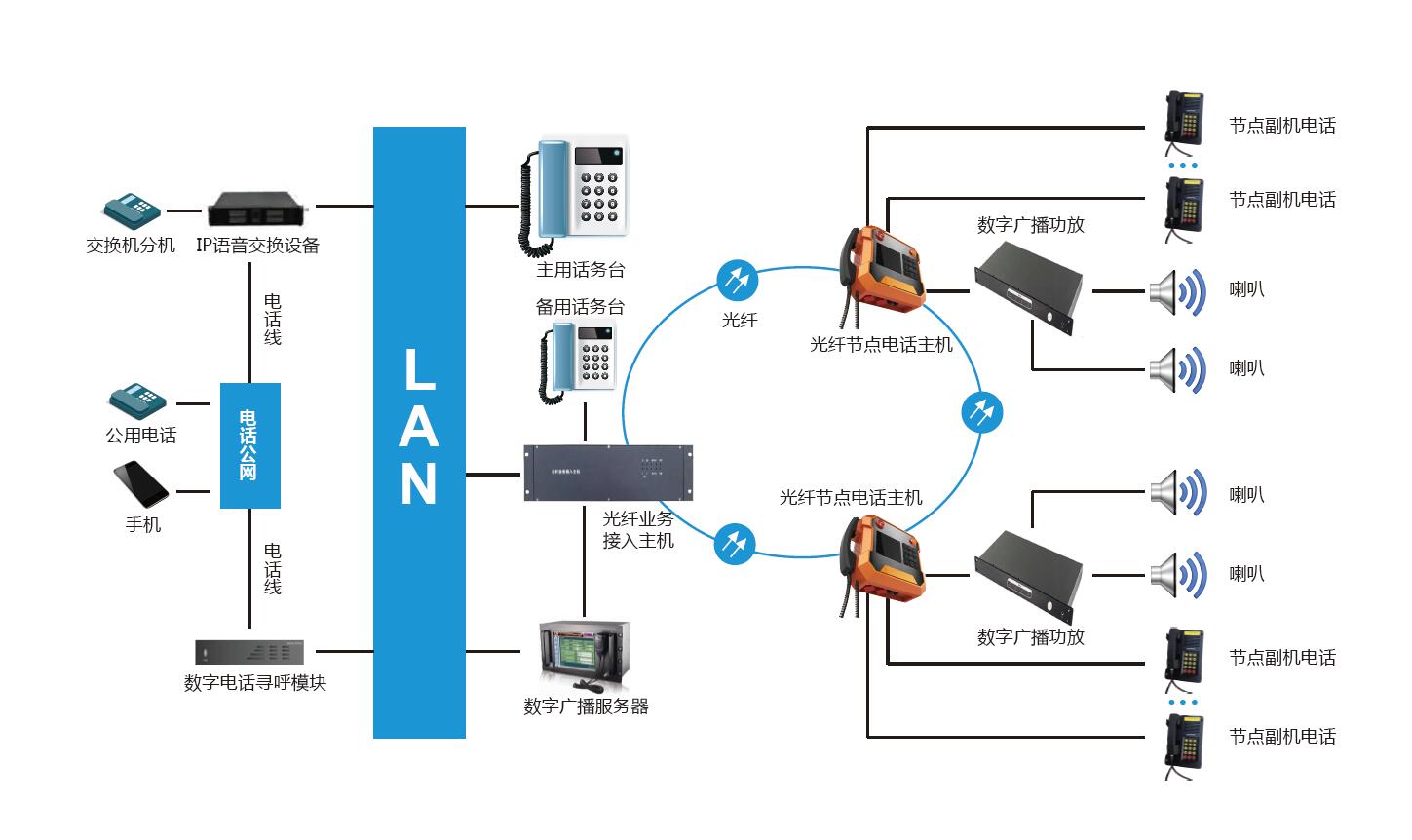

(3)系统图:
